使用WEBTEC的HPM4030对液压马达的工作参数的在线测试
Webtec数字式液压测试仪HPM4030是预防和诊断液压故障的理想入门级产品，液压工程师可以同时连接两个和三个传感器，显示读数、记录数据和导出数据结果至HPMComm软件，已进行进一步的分析。下面我们就以使用HPM4030对A2FM107液压马达（用于水泵驱动）的工作参数的在线测试为例，详细说明HPM4030的使用方法。
图一 测试原理和接线图
在测试开始前准备HPM4030测试仪一套、笔记本电脑一台、3个测压接头，然后按以下步骤进行安装和测试：
1、将表线、传感器和HPM4030测试仪接好；
2、将传感器和测压软管接好；

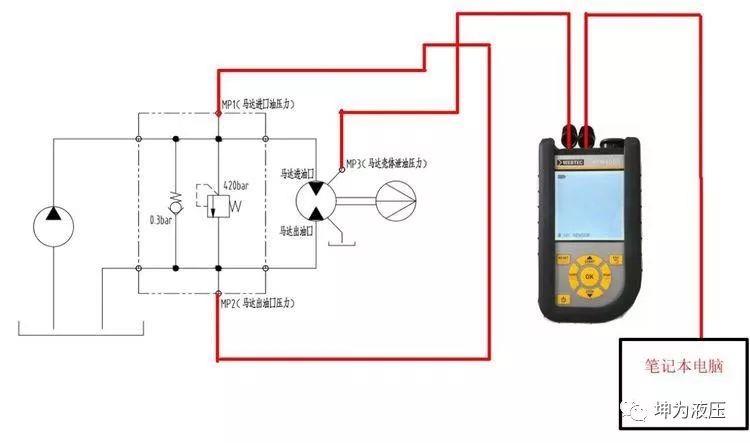

3、按图一连接方式将0-600bar传感器接入MP1油口测压接头上、0-60bar传感器接入MP2油口测压接头上、-1-16bar传感器接入MP3油口测压接头上；
4、打开HPM4030测试仪，在笔记本上打开HPMComm软件，设置压力、温度等参数；
5、启动设备，让设备运行一段时间，按不同工况多次测量数据，将记录的数据保存到电脑上。
测试完毕后对测试的数据进行整理，按不同的工况分别分析测试数据：
1、怠速工况
图二 怠速工况测试曲线

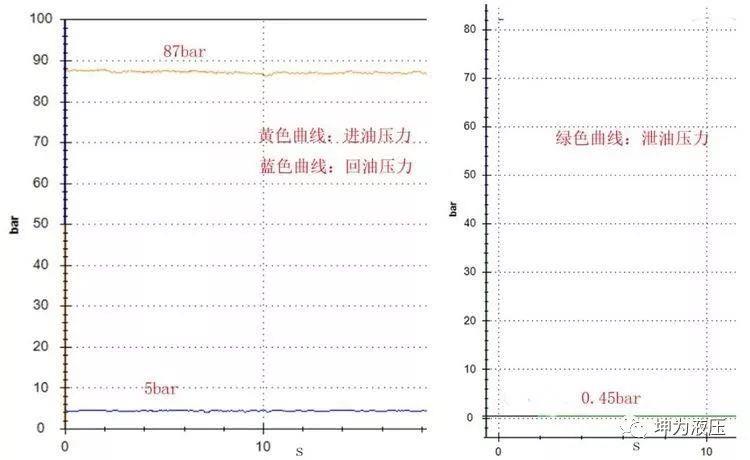

怠速工况为发动机在710rpm情况下，马达进油口压力：87bar，出油口压力：5bar，壳体泄油压力：0.45bar。
2、怠速到全速工况
图三 怠速到全速工况

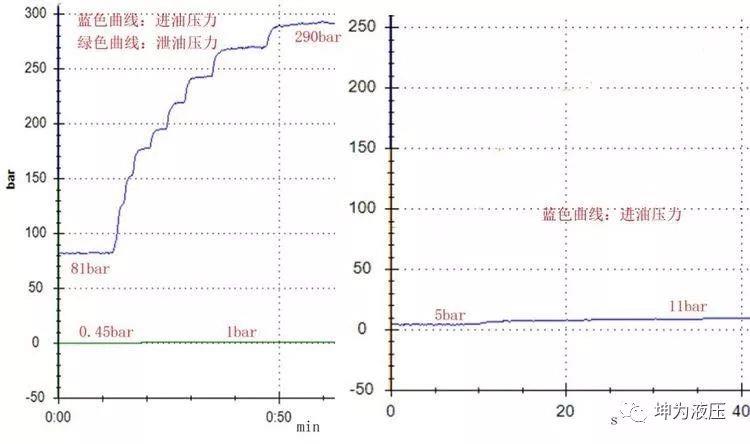

怠速工况到全速工况（710rpm升至1400rpm），马达进油口压力：81bar逐步升至290bar，出油口压力：5bar逐步升至11bar，壳体泄油压力：0.45bar逐步升至1bar。
3、全速工况
图四 全速工况曲线

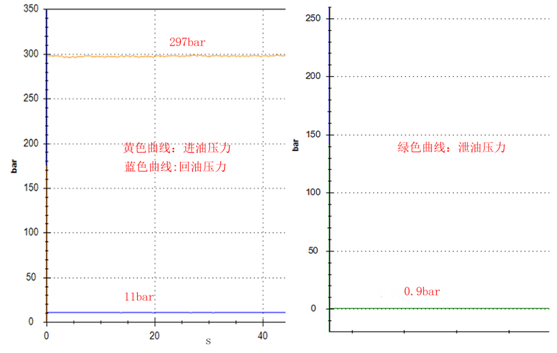

全速工况为发动机在1400rpm情况下，马达进油口压力：297bar，出油口压力：11bar，壳体泄油压力：0.9bar。
4、急加速工况
图五 急加速工况

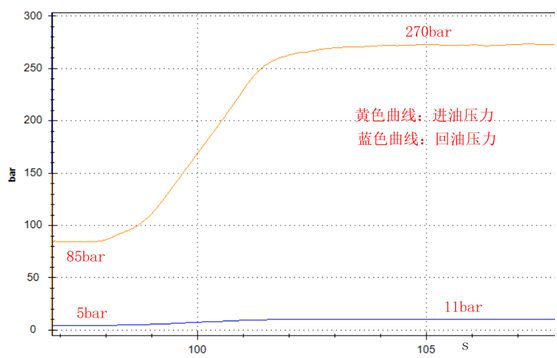

急加速工况是在发动机怠速情况下，快速转动转速控制旋钮，使发动机升至1400rpm，根据曲线显示，此过程总耗时6s，急加速时间长，使马达进出口压力的增幅比较缓和。
5、急停工况
图六 急停工况1
图七 急停工况2
急停工况是按下面板上的急停按钮，发动机瞬间熄火，测出的马达进口压力和出口压力。

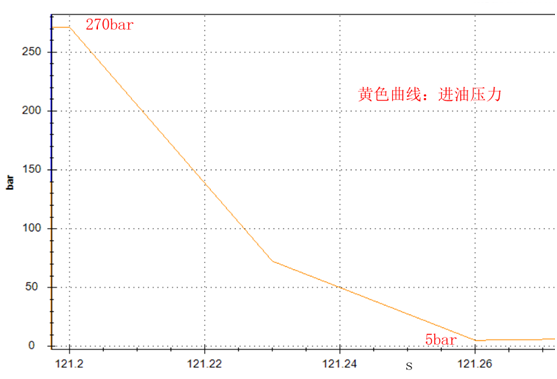

图六中，马达进口压力在0.06s内从270bar下降到5bar，可见发电动机熄火后压力下降很快。从图七中可以看出，水泵因为惯性的作用，继续刚才的运转，此时进出口压差大于单向阀开启压力（0.3bar）时，单向阀开启，马达进口压力从5bar回升至7.7bar。随着水泵转速降低，进口压力回落到0.19bar。然后由于进出口压差减小，小于单向阀开启压力（0.3bar）时，单向阀关闭，进口压力升至3.7bar，最后进口压力缓慢降至0bar。

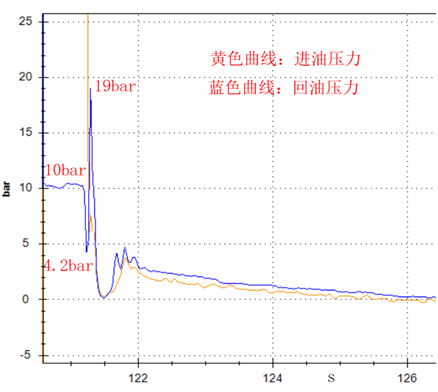

图七中，马达出口压力由于发电动机熄火从10bar瞬间回落到4.2bar，然后因为水泵的惯性作用出口压力回升至19ba。随着水泵转速降低，出口压力再回落到0.19bar。随着进出口压差减小，单向阀关闭出口压力再升至4.7bar，最后出口压力缓慢降至0.1bar。
从以上使用HPM4030对A2FM107液压马达的工作参数的在线测试整个过程我们可以看到，HPM4030测试仪操作简单、测试精度高，可以清楚捕捉到马达压力每时每刻的动态变化过程，这是普通的压力表无发做到的，这将会对马达故障分析和维护保养起到促进作用。
