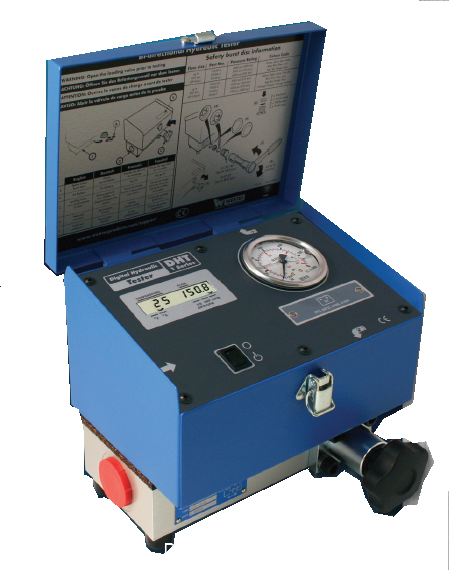

DHT801数字式液压测试仪可精确的测量压力、流量、温度。该测试仪用于方便的检查液压泵、电机、阀和静液压传动装置的性能。

测试前准备以下测试工具：DHM801测试仪一台、高压软管两根（一头接泵或油箱，一头接测试仪，长度视现场情况而定），然后按照如下步骤开式调试：

图二 系统流量和压力测量接管图

1、系统流量和压力测量

1）将DHT801测试仪按照图二方式串联接入系统中；

2）打开测试仪，设定测试仪参数，加载阀加载压力调到最小；

3）启车，开式测试，按照打桩锤不同的工况分别运行；

4）从测试仪表盘上，读取压力，流量和温度数值，并记录；

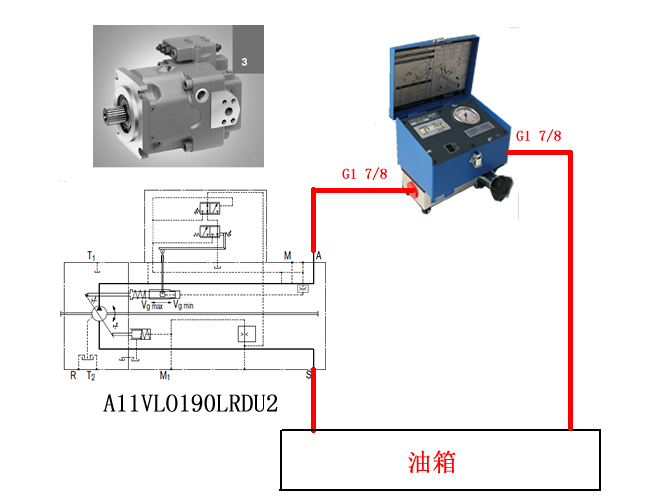

图三 压力切断阀和功率阀设定接管图

2、切断压力阀的设定

1）将DHT801测试仪按照图三方式接入系统中；

2）打开测试仪，设定测试仪参数，加载阀加载压力调到最小；

3）启车，慢慢旋转测试仪加载阀，直到表盘上压力表加载压力比要设定的切断压力高25-30bar；

4）逆时针调整压力切断阀螺钉（顺时针压力增加，逆时针压力减小）至测试仪压力读数为要求值（通常比溢流阀压力低25-30bar）；

5）将压力切断阀螺钉拧紧力矩设定为7-11Nm,然后锁紧调压螺钉的锁紧螺母。

3、功率阀的设定

1）将DHT801测试仪按照图三方式接入系统中；

2）打开测试仪，设定测试仪参数，加载阀加载压力调到最小，再将恒功率阀调节螺钉拧到底部；

3）计算出在最大流量下，所需要设定功率下的压力值；

4）启车，慢慢调大测试仪加载压力，直到达到我们所需要设定的压力；

5）然后，慢慢松开功率阀的调节螺钉，直到表盘上压力表显示的压力刚要减小时，停止松开调节螺钉；

6）将阀螺钉拧紧力矩设定为7-11Nm,然后锁紧调压螺钉的锁紧螺母。

按照以上步骤逐步设定，即可以轻松的完成对力士乐A11VLO190LRDU2泵参数设定和打桩锤系统流量和压力的测量。从以上操作可以看出，DHT801测试仪不仅操作简单，而且测量准确、精度高，所以DHT801测试仪是液压工程师必备的一款工具
