HPM6216在旋挖钻机动力头上的应用
旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械，而动力头作为钻机的核心部件，如果出现故障将会影响正常的施工，所以我们应该明确在不同工况下动力头的工作状态，以免在存有隐患的工况下长时间工作而造成对动力头的损坏。本次测试对象为修复的动力头总成，对于动力头液压元件和系统的工作状态做一个压力的验证，确认动力头工作时马达的同步性。
本次测试的旋挖钻动力头采用3个A6VM160HA2变量马达，由于在工作运行中马达可能存在不同步情况，所以本次测试在马达正转、反转、甩土3种工况下，采用HPM6216对马达的7个油口同时测量马达A、B油口的压力关系。

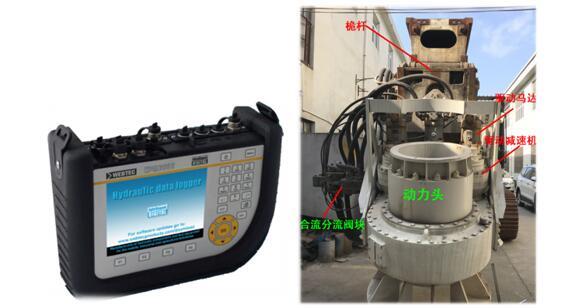

图一 HPM6216采集器和动力头
在测试开始前准备HPM6216测试仪一套、7个G1/4测压接头，然后按以下步骤进行安装和测试：
-
将电缆线、传感器和HPM6216采集器接好；
-
按图二连接方式将0-600bar传感器接入马达工作油口测压接头上、-1-16bar传感器接入泄油口测压接头上；
-
打开HPM6216采集器，设置压力、温度等其他参数；
-
启动设备，让设备运行一段时间，在不同工况下多次测量数据，将记录的数据保存到电脑上。
图二 测试原理图
测试完毕后对测试的数据进行分析。由于测试的曲线较多，我们主要对马达的吸空和同步性进行分析。

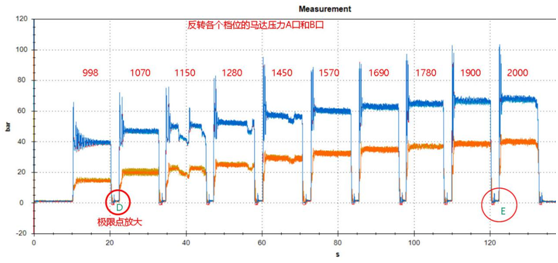

图三 马达反转曲线

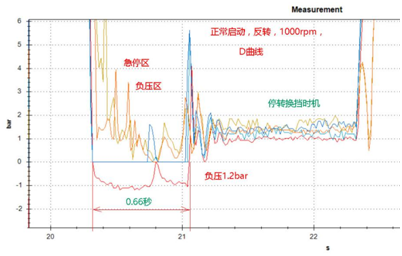

图四 马达反转曲线D处放大图
图五 停止压力和负压时间曲线
上面的两个折线，分别是马达停止时候的压力，以及停止后，油口产生负压的持续时间长度，为了对比，使用的时间单位加大100倍，和压力值对等比较。我们大致可以得出的结论是，停止瞬间的压力和停止后的负压是成正比的，实际上，停止时候的马达压力，也和马达承受负载时候的转速（或者转动惯量）成比例。我们上面的折线也代表了，停止时候的转速和负压持续时间的关系。说明，动力头的转速高，负载大的时候，液压马达的损害更大。

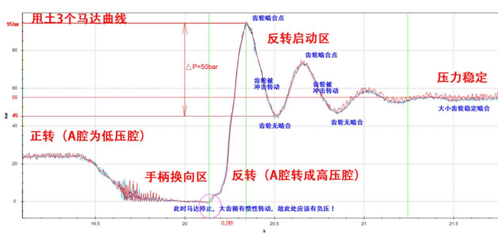

图六 甩土工况曲线测试曲线
图七 甩土工况马达压力曲线图
曲线放大后，在连续甩土工况下，可以看出红色的曲线代表的马达2号，仍然有较低的压力和平缓的曲线。所以，三个马达的同步性是有问题，红色的马达运转较慢，马达并未完全同步，马达2在运行过程中，处于一个被拖拽的状态。
通过以上的曲线分析，我们可以清楚的看到动力头此时的工作状态，所以通过使用HPM6216测试仪我们可以随时去检测动力头的工作性能，为日常的保养和维护提供可靠的依据。
从以上对旋挖钻机动力头测试可以看出，HPM6216测试仪不仅操作简单，而且测量准确、精度高。通过对测试数据的分析，我们可以轻松的发现和解决液压系统中出现的问题。
