捕捉瞬间，放大细节HPM4030在检测液压冲击中的应用
液压系统在突然启动、停机、变速或换向时，阀口突然关闭或动作突然停止，由于流动液体和运动部件惯性的作用，使系统内瞬时形成很高的峰值压力，这种现象就称之为液压冲击。液压冲击的出现可能对液压系统造成较大的损伤，在高压、高速及大流量的系统中其后果更严重。因此在操作时要尽力避免液压冲击的形成。液压系统中出现液压冲击主要会造成以下几点危害：
1、液压系统中的很多元部件如管道、仪表等会因受到过高的液压冲击力而遭到破坏，一般来说液压冲击产生的峰值压力，可高达正常工作压力的3～4倍。重则致使管路破裂、液压元件和测量仪表损坏，轻者也可使仪器精密度下降。
2、液压系统的可靠性和稳定性也会受到液压冲击的影响。如压力继电器会因液压冲击而发出错误信号，干扰液压系统的正常工作。
3、液压系统在受到液压冲击时，还能引起液压系统升温，产生振动和噪声以及连接件松动漏油，使压力阀的调整压力（设定值）发生改变。
液压冲击往往都发生在很短时间内，我们通常用压力表难以捕捉。此时我们就需要使用专业的设备去测量液压系统中出现的液压冲击，而webtec的HPM4030数据采集器正好能满足我们所有的要求。HPM4030可以检测压力、流量、转速和温度，扫描速度最高达1ms，所以可以捕捉到毫秒级的压力冲击。下面我们就以实例来说明。
图一 HPM4030测试仪

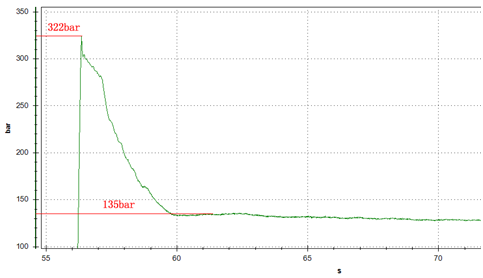

图二所示，是使用HPM4030测得的打桩设备的工作压力曲线，从曲线中可以看出设备正常工作时的压力是135bar，设备在4s内出现了一段压力冲击，高达322bar。
图二 打桩设备的工作压力曲线

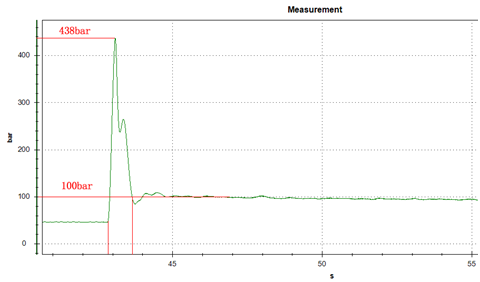

图三 振动设备的工作压力曲线
图三所示，是使用HPM4030测得的振动设备的工作压力曲线，从曲线中可以看出设备正常工作时的压力是100bar，设备在1s内出现了一段压力冲击，高达438bar。
从以上的数据曲线分析可以看出，压力冲击时间短、压力高，如果使用压力表去检测往往是检测不到，这就会给液压系统留下安全隐患。如果使用webtec测试仪器测试，通过对测试数据的分析，我们可以轻松的发现液压系统中出现的压力冲击问题，所以HPM4030测试仪是液压工程师必备的一款测试工具。
